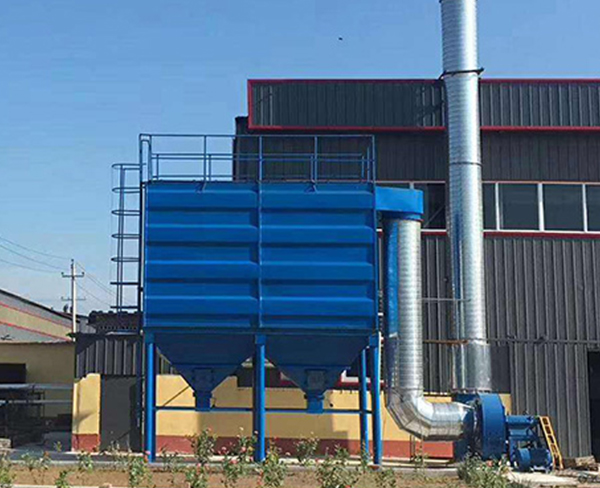

新疆布袋除塵器主要由機身、壓縮空氣系統和控制系統組成。

1.新疆布袋除塵器的結構框架用于支撐除塵器的主要部件、管道和除塵設備。包括想象本身、重力本身、灰桶等。

2.除塵袋、蜂窩骨和天花板過濾系統由濾袋和蜂窩骨組成?；鹧嬷螢V袋組件、分離過濾室（包括灰塵區）和潔凈空氣室，并用作維修濾袋組件的平臺。濾袋組件安裝在面板上。

3.進氣系統包括集氣器導向裝置、導向裝置和集氣器手動調節閥。

4.排氣系統，包括由排氣管等組成的凈化系統。

5.裝卸系統裝卸系統，形成集塵器，如螺旋輸送機的裝卸閥。

6.平臺、欄桿、樓梯和手動（氣體）移動閥用于維護平臺。

7.壓縮空氣系統：包括氣瓶噴射裝置、氣瓶自動控制閥裝置、壓縮空氣管道、減壓器、壓力表、三氣源裝置等。

8.控制系統：包括PLC控制柜和現場操作柜。

新疆布袋除塵器的基本特性：

  當新疆布袋除塵器工作時，凈化后的粉塵氣體進入箱體，排水板關閉，使粉塵氣體分散，進入每個過濾器外的過濾器。濾袋作用下的堵塞、沖擊、擴散、靜電吸引等?；覊m附著在濾布的縫隙上，灰塵與煙霧分離。清潔氣體通過風扇和排氣管將大氣從煙道中排出。袋子里充滿了灰塵，形成了灰塵層的厚度，過濾器的滲透性逐漸降低，阻礙了真空吸塵器的正常工作。因此，新疆布袋除塵器在工作時應定期及時清除濾袋中的灰塵。目前，壓縮空氣脈沖控制器用于控制脈沖閥，定期向過濾器上方噴灑煙霧和少量壓縮空氣，使過濾器產生振動和震動。過濾器中的灰塵落在盒子下面，然后從螺旋輸送機被送到石倉或熱包裝的提升口。

（1） 箱體

新疆布袋除塵器的外殼主要是除塵器、濾袋和空氣夾具的外殼，形成緊湊的形狀。壓縮空氣進入外殼，然后進入每個過濾器的內部。頂部有維修孔的門非常方便安裝和更換電池，這里的防塵濾袋也非常方便。根據規格，盒子被分成幾個房間，用鋼板隔開，彼此透氣，可以實現離線清潔。每個房間都有一個提升閥，可以切換過濾流量。

（2） 箱體室

新疆布袋除塵器主要用于放置布袋和除塵器，形成過濾空間。煙氣凈化器在這里主要用作箱體，根據規格分為幾個房間，用隔板隔開。在處理除塵時，可以防止房間之間的相互干擾，同時形成下沉空間。

（3） 灰燼

灰桶放置在電池室的底部，除了儲存收集的灰塵外，還用作排氣管（進氣法），其中的灰塵氣體在進入電池室之前進入油箱。灰頭的內容物積聚了很多，氣流減慢，氣流方向改變，厚厚的灰塵顆粒從這里分離出來。灰頭下部裝有螺旋輸送機或空氣凈化紙。

（4） 入口和出口

根據新疆布袋除塵器的設計，輸入和輸出分為兩種類型。系列32的入口孔是圓柱形的，直接焊接在灰頭的側板上。排氣孔位于箱體底部和袋室側面，閥板上增加了與箱體連接的孔。其他系列的入口孔被組合并放置在袋室的側面，在箱體和管道之間。中間隔板分為兩個不可穿透的部分：入口和出口。這種結構體積稍大，但氣流分布均勻，預先在頂部除塵效果好，適用于煙霧中粉塵濃度高的情況。
