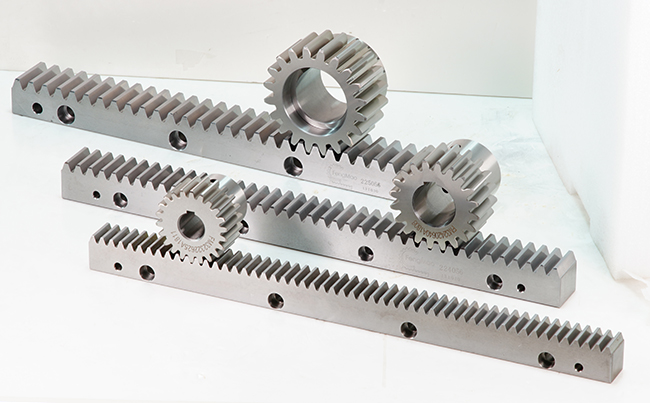

齒輪齒條傳動相關說明：

1、齒輪與齒條在非標準安裝時，齒條的節(jié)線與分度線不再重合。標準安裝即為齒輪的分度圓與齒條的分度圓相切。

2、齒輪與齒條嚙合時，不論是否標準安裝，其嚙合角恒等于齒條的齒形角，也等于齒輪分度圓壓力角，齒輪的節(jié)圓也恒與分度圓重合。

3、齒條的基圓齒距是其兩相鄰齒廓同側直線的垂直距離，齒輪與齒條正確嚙合條件是基圓齒距相等。

4、齒輪與齒條的實際嚙合線，即齒條頂線及齒輪齒頂圓與嚙合線的交點及之間的長度。

5、齒條作直線運動，齒輪作回轉運動，齒條可以看做一個齒數無窮多的齒輪的一部分，這時齒輪的各圓均變?yōu)橹本€，作為輪廓曲線的漸開線也變?yōu)橹本€。

6、其嚙合線與齒輪的基圓相切，由于齒條的基圓為無窮大，所以嚙合線與齒條基圓的切點在無窮遠處。

更多齒輪齒條傳動相關說明，可向峰茂廠家免費咨詢。峰茂是一家擁有40年經驗定制各種型號規(guī)格齒輪齒條的品牌廠家，歡迎選型報價！
