精密齒條加工需要提供的一些參數說明

2019-12-04 11:38:44 峰茂傳動 0

精密齒條加工需要提供的一些參數分別如下，供參考了解，產品定制選型可向峰茂廠家免費咨詢。

一、精密齒條加工參數：

1、材料要求如C45等。

2、齒型要求如直/斜齒等。

3、模數大小。

4、長度要求。

5、精度等級要求。

6、螺旋角要求。

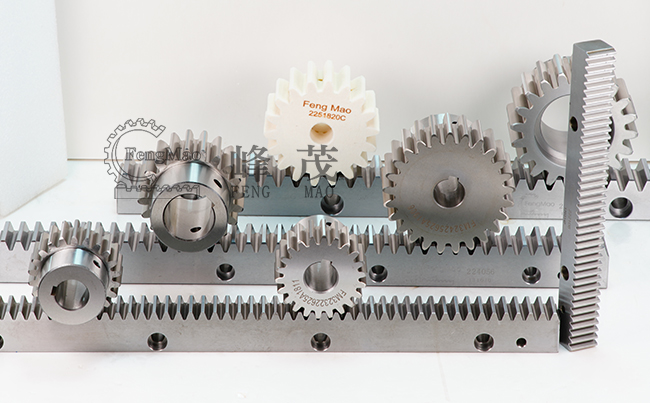

精密齒條

7、是否需要調質，高頻淬火，發黑或研磨等加工。

8、不清楚自己要求的可來圖來樣加工。

二、精密齒條參數要求（可按需定制）：

1、精度等級DIN5~6級；

2、相鄰齒距誤差fp≤0.003mm；累計誤差Fp≤0.035mm/m；

3、齒面硬度：45-HRC45（中頻表淬）；42CrMo-HRC50（中頻表淬）；20CrMnMo-HRC58（滲碳淬火）。

4、表面粗糙度：≤Ra0.8。

精密齒條一般要求精度DIN6級精度及以上，產品的品質要求比較高，需要能夠滿足轉動和定位精度等要求。

峰茂廠家齒條產品采用研磨磨齒加工，精度可達DIN5級及以上，兩邊打磨，在齒廓的磨削精加工時，能夠在各個方面極好地保障齒距誤差、節距累計誤差以及齒條的形位公差。

以上就是精密齒條加工需要提供的一些參數說明，包括但不僅限于，如有更多疑問或齒條加工定制需求，可點擊峰茂廠家右側咨詢窗口免費咨詢。
