在螺絲磨床上磨齒條的方法說明如下，僅供參考了解。

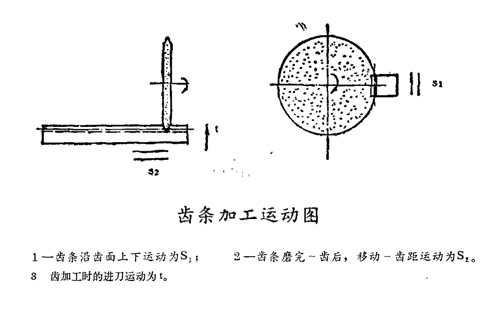

根據齒條成形原理，在螺絲磨床上自行設計和加工了一套分度裝置和專用夾具。要實現齒條齒形加工，必須完成以下運動，如圖。

齒條移動-齒距的運動是利用螺絲磨床的精密絲杠，配制適當?shù)膾燧啠詫崿F(xiàn)主軸轉動一周，床面移動一齒距t=πm的要求。

在磨絲桿時此運動是連續完成的，而磨齒條時則要求斷續運動。

在磨完一齒后，主軸準確旋轉一周，床面移動-齒距t=πm。

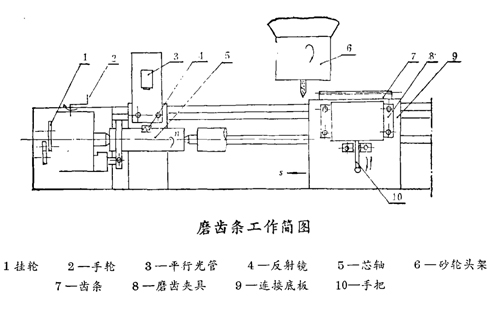

保證主軸旋轉一周精度直接關系到齒距的誤差，我們利用了下圖的裝置，在主軸及尾架上頂住一芯軸5，芯軸5上裝上一反射鏡4，在機床床面上裝一連接板，上面安裝一平行光管3，平行光管與芯軸作同步移動。

當用手搖手把2時，通過皮帶輪，蝸桿，蝸輪、掛輪傳至絲桿，螺母，使床面移動。

平行光管對線分度精度是很高的，它的對線誤差對床面移動誤差是很小的，而齒距誤差主要決定于絲桿精度，螺距累積誤差可調整機床修正尺來修正其誤差。

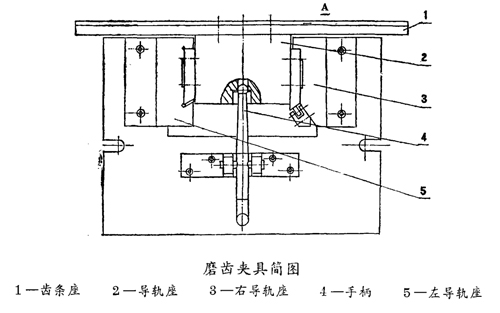

在螺絲磨床上沒有齒條沿齒面的上下運動，為此，設計了簡單的專用夾具，實現了此運動。
