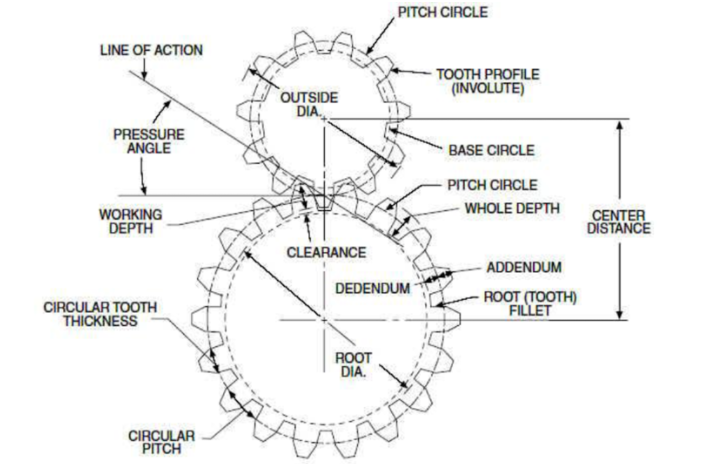

漸開線齒輪一般采用徑向變位系數。變位系數x的選擇不僅僅是為了湊中心距，而主要是為了提高強度和改善傳動質量。加工變位齒輪時齒條形刀具中線與齒輪分度圓相切位置偏移距離x*m，外移x為正，內移x為負。此例中公式為：x*m=3.75*x。讓我們在Gear Pro的Involute模塊中，驗證變位系數x對于齒廓的影響吧！

　　a. 當x=0時，法向齒厚=法向齒槽寬=5.89。

　　b. 當x=-0.1時，請觀察法向齒厚和法向齒槽寬，是變大還是變小？

　　很明顯，法向齒厚變薄了，為5.618。而法向齒槽寬變大了，為6.163。換句話說，齒廓面被減了材料。筆者覺得這是為了保證嚙合間隙，從而合理調整中心距。

　　c. 當x=0.1時，請觀察法向齒厚和法向齒槽寬，是變大還是變小？

　　很明顯，法向齒厚變大，為6.163。而法向齒槽寬變小了，為5.618。這就是齒廓增加了材料，法向齒厚變大意味著提高了傳動強度。

　　d. 最后，請各位修改下模數m，驗證下x*m是否成立呢？
